Como está saindo do eclipse
Pode ser que reinicie com a iluminação
Também pode acontecer que ao receber iluminação reinicie.
Está muito próximo de sair do eclipse
Ionograma da atmosfera no momento da passagem.
Tinha espalhamento. Cintilação. Ao lado, o espectograma do sinal mais forte da passagem - Fraco
clique na imagem para ampliar
RESET fora do eclipse

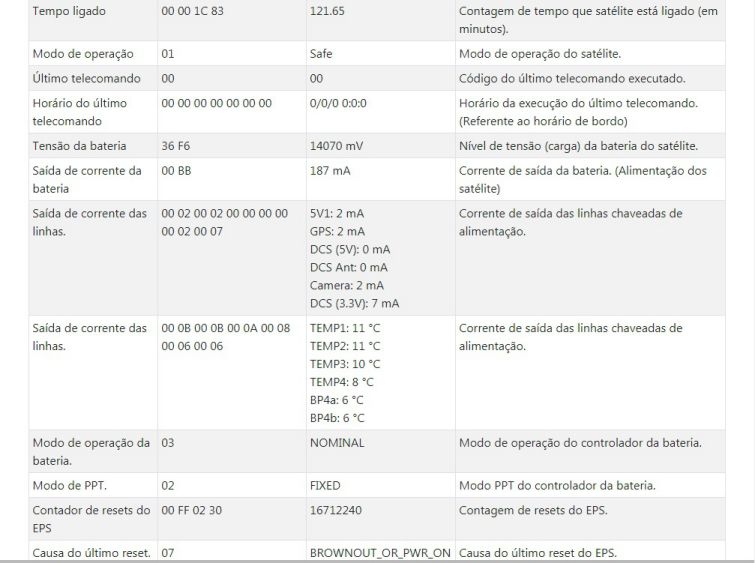

Tensões coletadas nesta passagem
Tensão da bateria36 5E  13918 mV
Tensão da bateria36 4A  13898 mV
Tensão da bateria36 36  13878 mV
29/12/2018

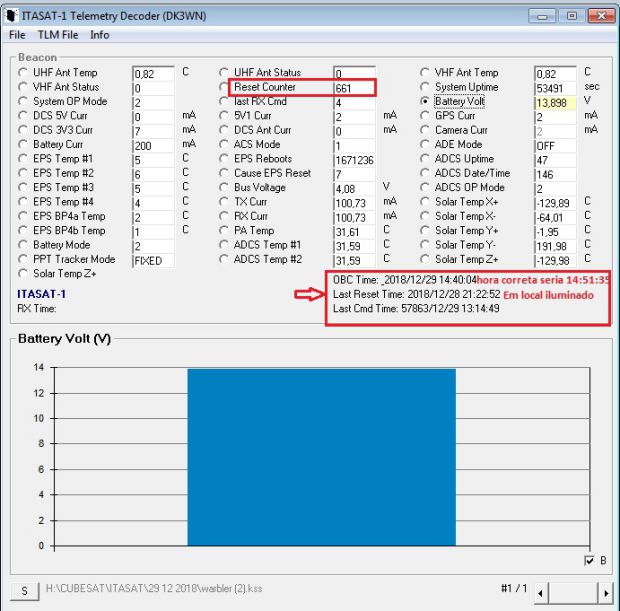

14:51:35  Pela Telemetria saiu do modo SAFE  passou para NORMAL
Como a intensidade de sinal quando iluminado não mudou. Acredito que o ITASAT recebeu TC para diminuir potência em eclipse OU devido a tensão baixa a potência diminuiu
29/12/2018
02:49  passou (eclipse) com sinais débeis
Não foi possível decodificar
Por Boa Vista  Roraima
28/12/2018
14:45  passou em silêncio
Por Boa Vista Roraima

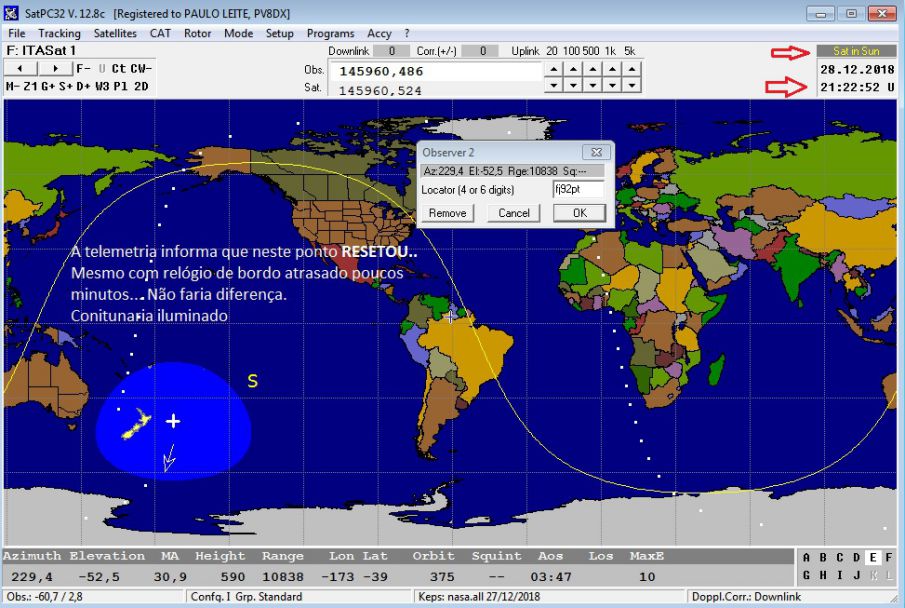

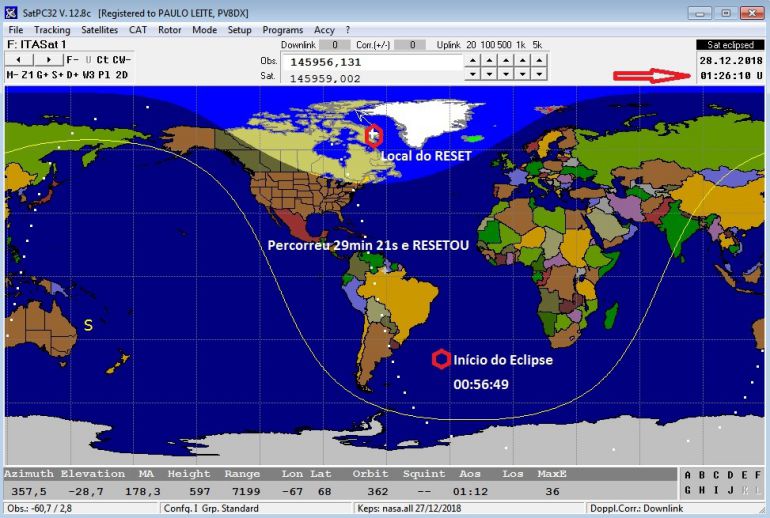

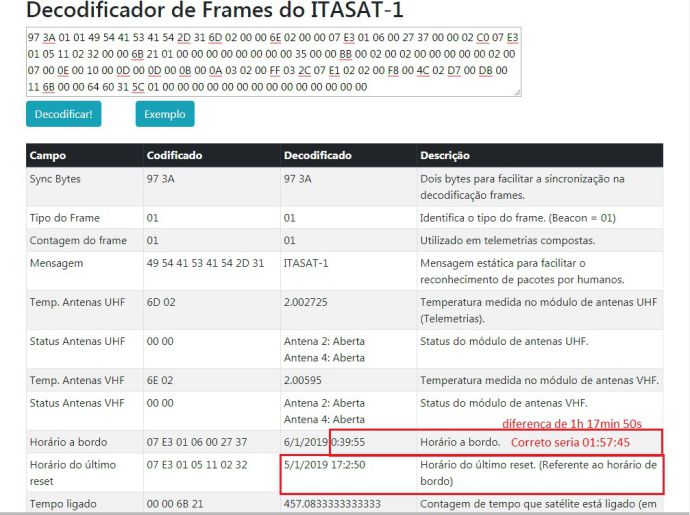

Local do RESET abaixo, refere-se a telemetria recebida acima.
O cálculo do local leva em conta a correção do atraso do horário de bordo

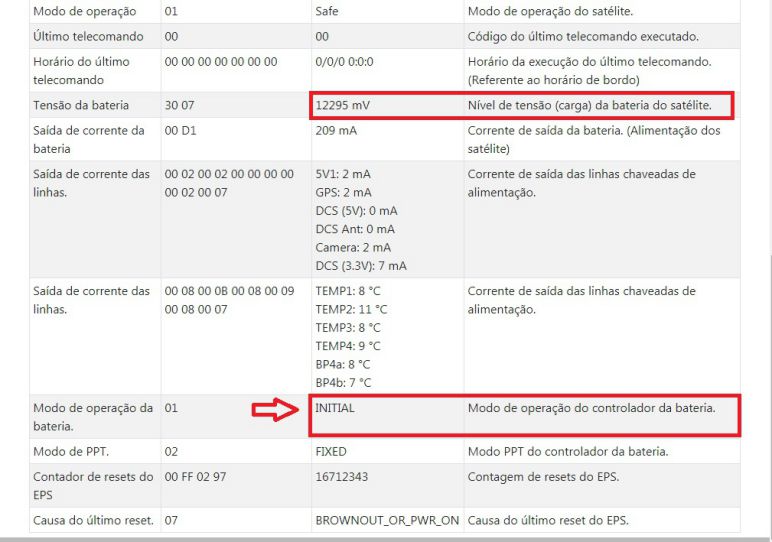

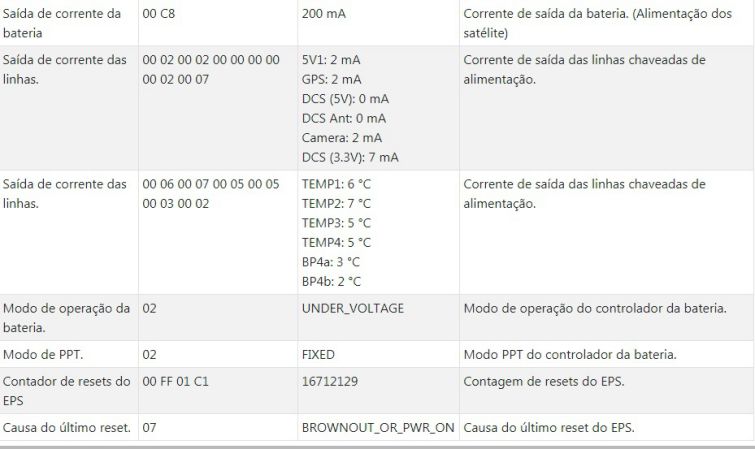

Percebam que  já aparece "INITIAL"... Saiu de nominal, passou por UNDER_VOLTAGE

"INITIAL", "UNDER_VOLTAGE", "NOMINAL", "BATTERY_FULL"
Ver tela abaixo

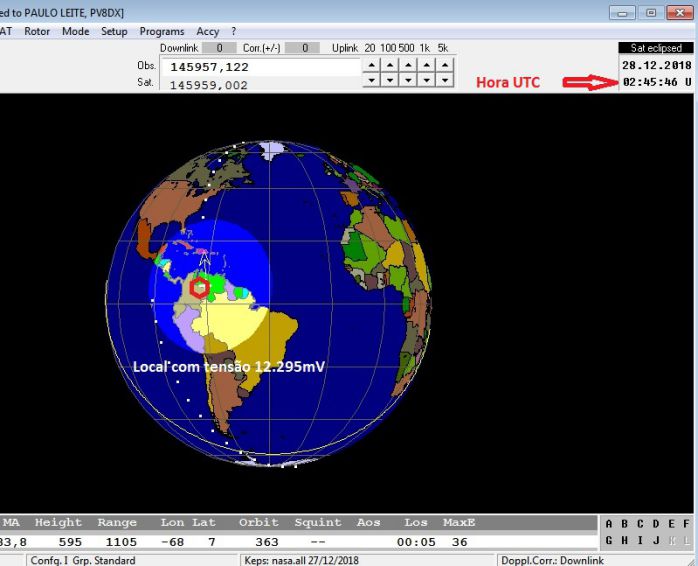

Dia 28 12 2018 02:45 UTC Boa Vista Roraima
Passagem pelo Brasil noturna – CUBESAT em Eclipse
Tensão da bateria 32 E3 13027 mV
Tensão da bateria 32 E3 13027 mV
Tensão da bateria 32 A8 12968 mV
Tensão da bateria 32 5F 12895 mV
Tensão da bateria 32 24 12836 mV
Tensão da bateria 31 3D 12605 mV
Tensão da bateria 30 DA 12506 mV
Tensão da bateria 30 07 12295 mV
DATA            HORA                             HEXA      TENSÃO
Horário de bordo ainda errado

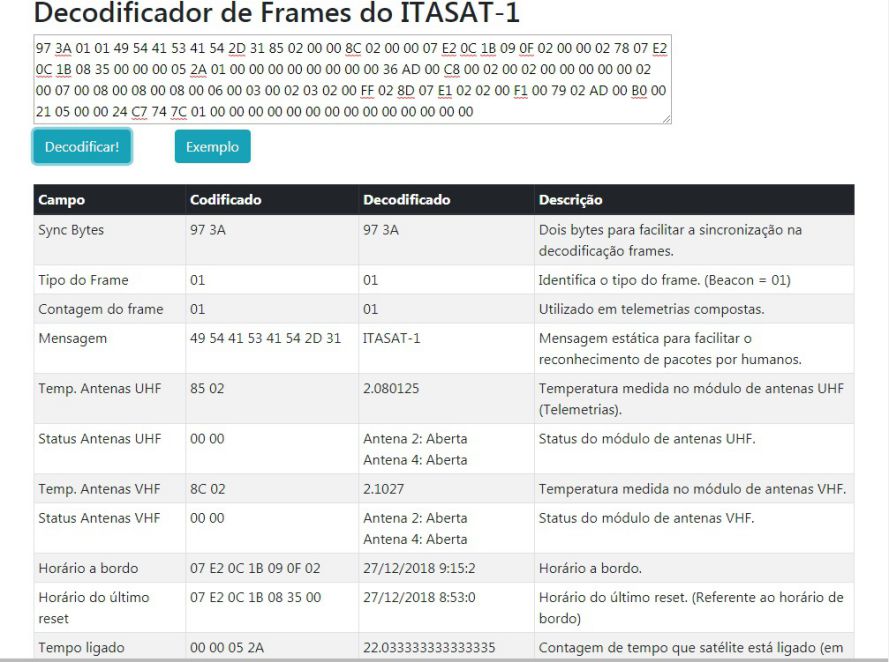

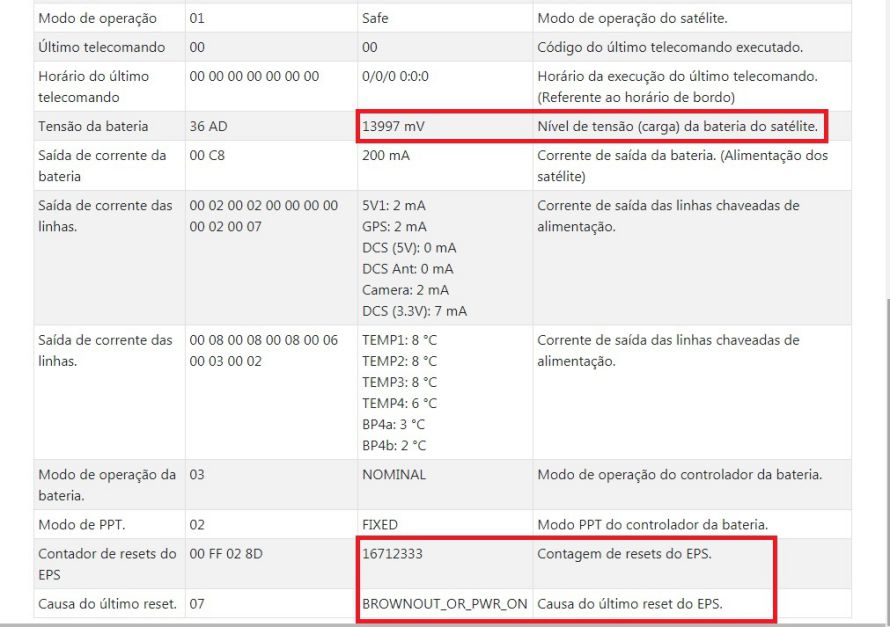

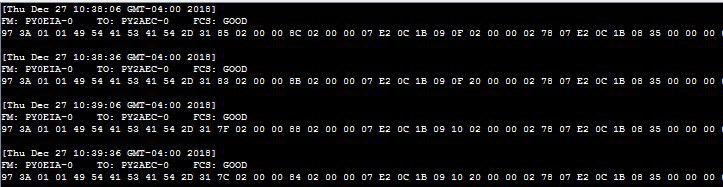

27-12-2018 14:38:06 UTC - Iluminado
                     10:38:06 Local time

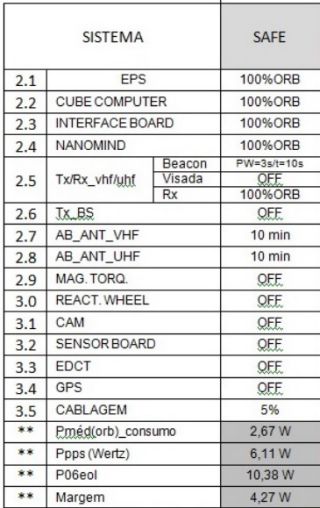

No site da missão existe uma tabela de consumo.
Recortei e acredito ser o que temos hoje no ITASAT.

Consumo médio por órbita
de 2,67W
Vimos acima que a bateria é para 38.5 Wh, com 2.6A

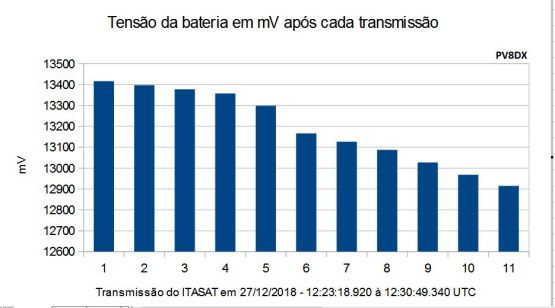

O Gráfico abaixo é em relação aos dados à direita.
Nestas 11 transmissões percebam que cai a Tensão.
Se fizermos uma média das primeiras 10, ele perde em torno
de 45 mV por transmissão. O que caracteriza que não há autonomia suficiente em eclipse. Em safe mode.
Difícil será ligar todos os subsistemas  e cargas úteis

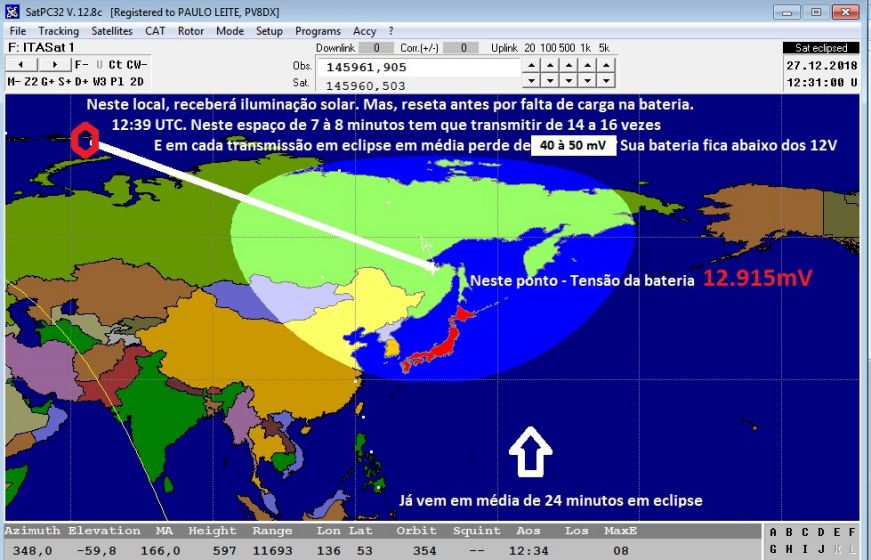

ITASAT em Eclipse pela ASIA




DATA HORA UTC HEXA

2018-12-27 12:23:18.920 UTC 34 68 13416 mV



2018-12-27 12:23:48.880 UTC 34 55 13397 mV



2018-12-27 12:24:18.970 UTC 34 41 13377 mV



2018-12-27 12:24:48.970 UTC 34 2D 13357 mV



2018-12-27 12:26:19.060 UTC 33 F2 13298 mV



2018-12-27 12:28:19.250 UTC 33 6E 13166 mV



2018-12-27 12:28:49.250 UTC 33 46 13126 mV



2018-12-27 12:29:19.250 UTC 33 1F 13087 mV



2018-12-27 12:29:49.300 UTC 32 E3 13027 mV



2018-12-27 12:30:19.340 UTC 32 A8 12968 mV



2018-12-27 12:30:49.340 UTC 32 73 12915 mV
DIA 27 12 2018

EM ECLIPSE BOA VISTA RORAIMA
mV
023804 UTC Tensão da bateria 34 C5 13509 mV



023944 UTC Tensão da bateria 34 B1 13489 mV



024013 UTC Tensão da bateria 34 9D 13469 mV
Aprofundei e intensifiquei as coletas de dados para melhorar a perspectiva de reverter a situação.
No meu entender deve ser urgente
Em 27/12/2018 período eclipsado e iluminado
Dados importantes para encorajar decisões
Agora percebam que EPS (Suprimento de energia elétrico dos subsistemas) RESETA várias vezes.
Do dia 24 de dezembro para o dia 25, resetou 30 vezes.
Do dia 25 para o dia 26 foram 15 resets.
Poderíamos levantar uma hipótese de ter sido quando estava em eclipse.
O ITASAT passou 16 vezes nas 24horas  em eclipse. De certa forma atesta a quantidade de RESET

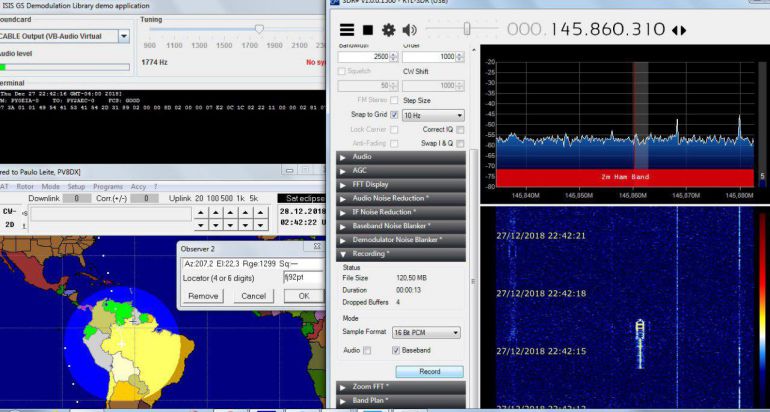

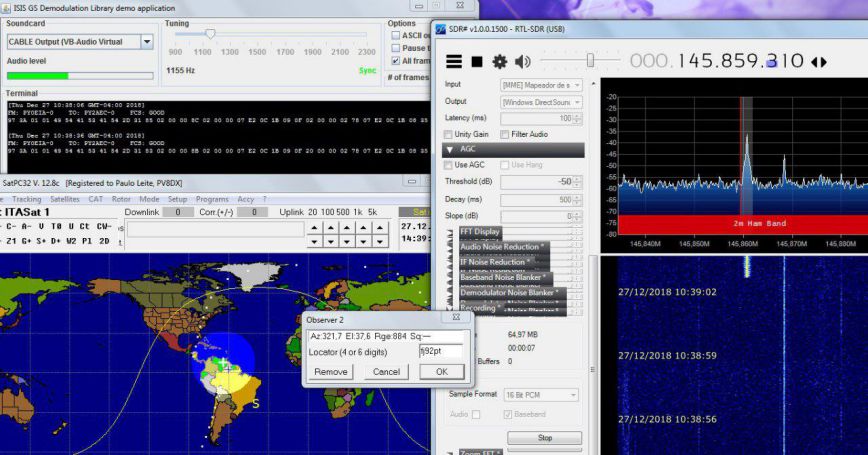

Veja abaixo a bela transmissão do ITASAT ampliada
Pela observação, o ITASAT passou 33min 44s eclipsado e o período iluminado, inclusive penumbra de 1h 2min 37s.

de 12:33:50 à 13:36:27 UTC recebeu luz solar
de 13:36:28 à 14:10:12  UTC esteve em eclipse

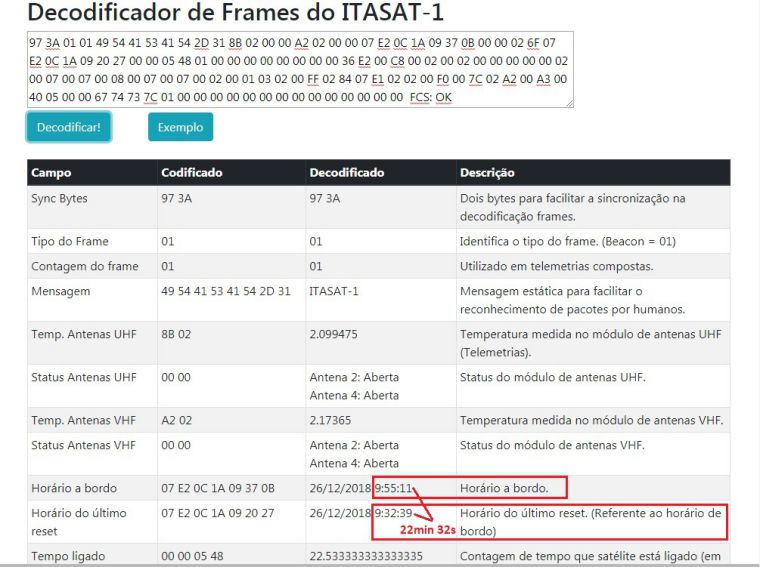

Passagem do dia 26/12/2018  14:32 UTC

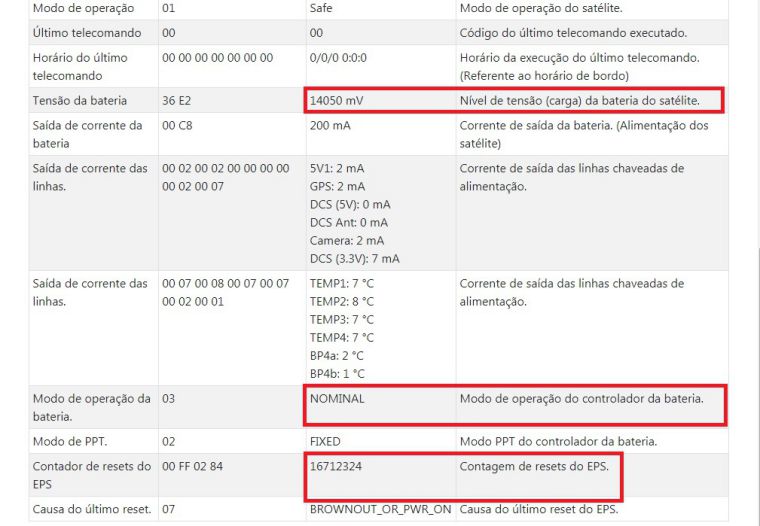

Horário de bordo continua errado, valor de RESET EPS (suprimento de nergia elétrico dos subsistemas) extremamente elevada e  Bateria  nominal. Mas, bem abaixo  do valor FULL. Até o momento não tivemos uma telemetria com carga FULL.

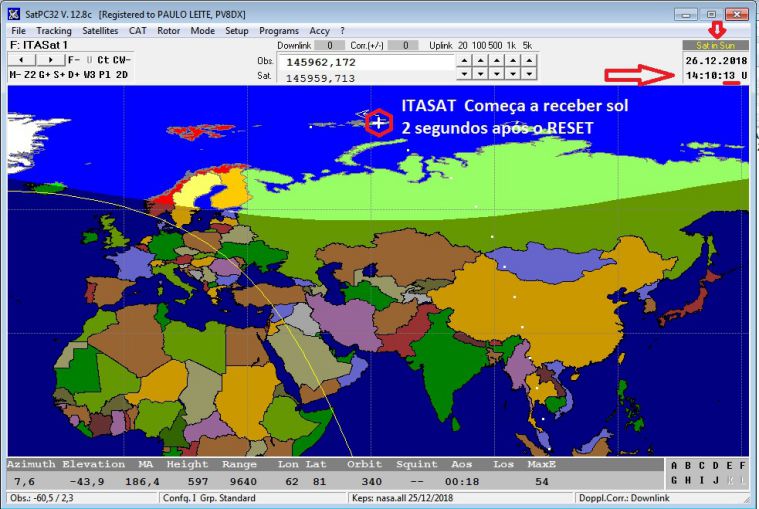

Hoje tentarei detalhar o exato momento do RESET

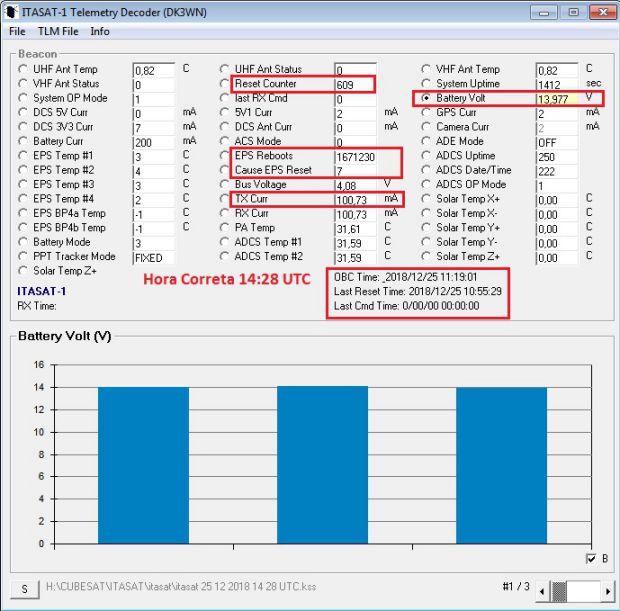

Passagem do dia 25/12/2018  14:28 UTC

Horário de bordo continua errado, valor de RESET do EPS (Suprimento de energia elétrico dos subsitemas) extremamente elevado e  Bateria  nominal. Mas, bem abaixo  do valor FULL. Até o momento não tivemos uma telemetria com carga FULL.

Uma análise preliminar e com os dados abaixo. Verifica-se que o RESET acontece no fim do  eclipse/início da iluminação. Gerando a possibilidade que a bateria não recebeu carga suficiente dos painéis no período iluminado.

Agora com uma confirmação que o RESET do horário de bordo, acontece ao fim do eclipse/início da iluminação dos painéis.

Veja dados a seguir

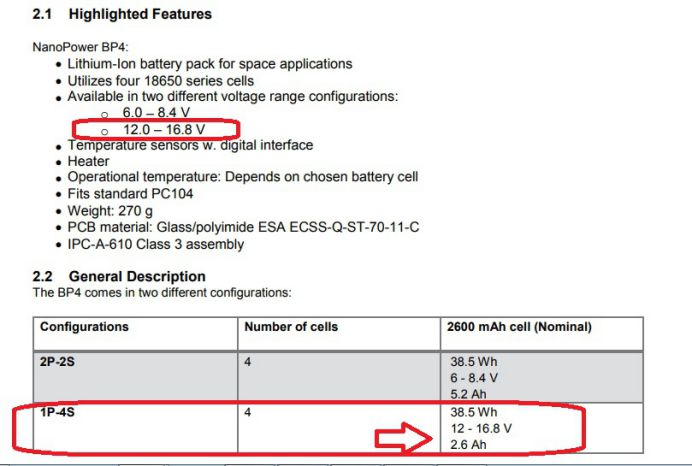

Bateria do ITASAT - 6U - DataSheet

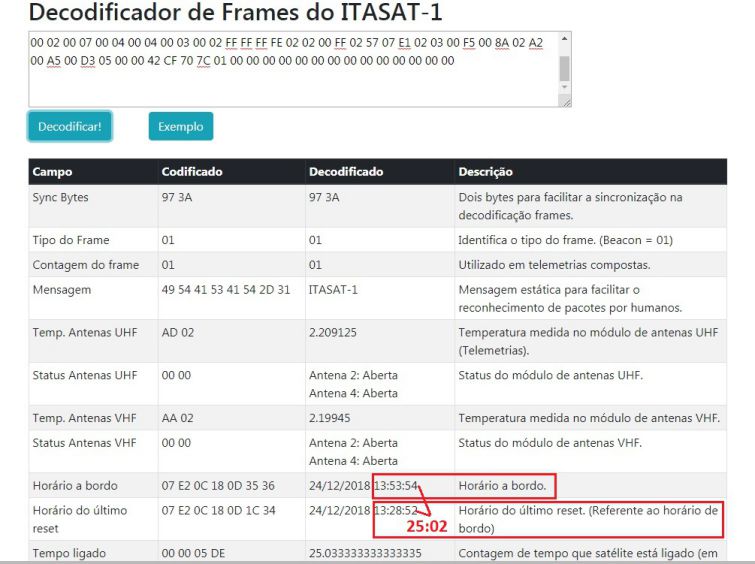

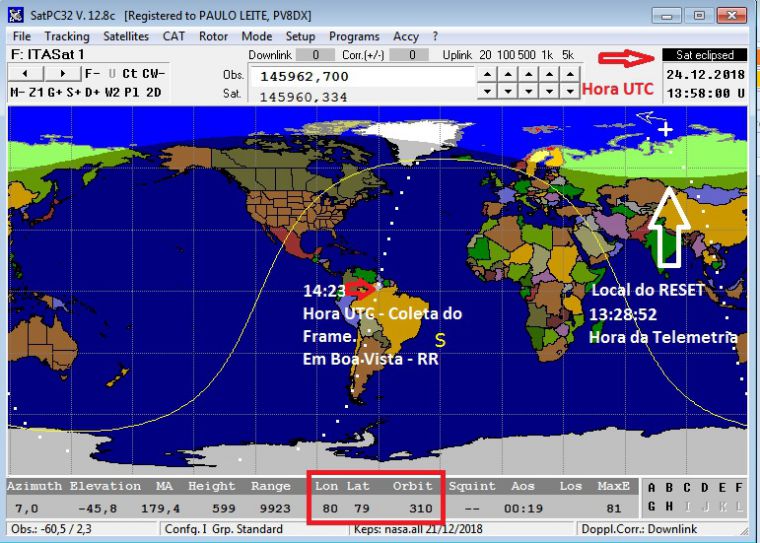

Passagem por Boa Vista - RR dia 24/12/2018  14:23  UTC

Horário de bordo continua errado e valor de RESET EPS (Suprimento de energia elétrico dos subsistemas) extremamente elevada e  Bateria abaixo do nominal.

Uma análise preliminar e com os dados abaixo. Verifica-se que o RESET acontece no fim do eclipse/início da iluminação. Gerando a possibilidade que a bateria não recebeu carga suficiente dos painéis no período iluminado.

Veja dados a seguir
22/12/2018  -  14:13 UTC
Horário de bordo ainda errado
Horário do último RESET - Deve ter sido por TC em São Paulo
O Sistema de Energia Secundário do Projeto ITASAT-1

Dentro do escopo do projeto, a bateria é definida como uma fonte de energia secundária para o ITASAT-1, uma vez que sua utilização é requisitada apenas em momentos de eclipse e algumas poucas vezes durante o dia; neste caso, quando a curva de consumo de potência supera a curva de geração de energia dos painéis. Esta demanda de energia diurna geralmente ocorre apenas em curtos intervalos de tempo e são denominados de pico de consumo. link

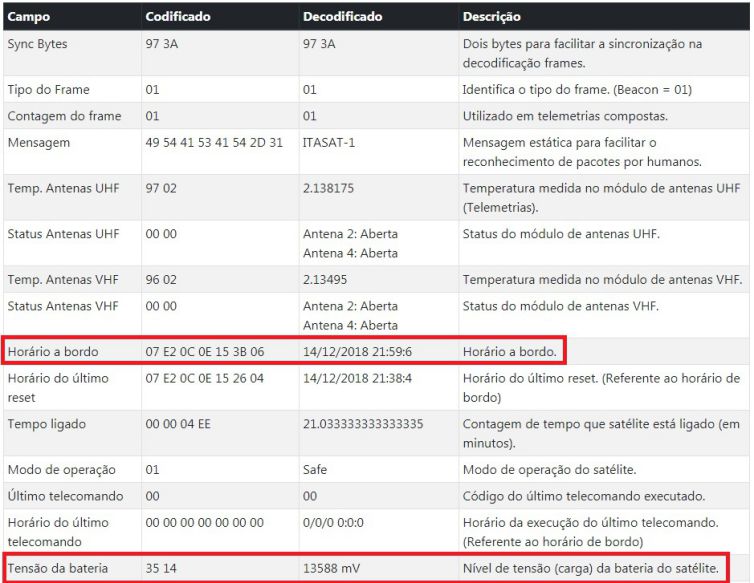

Saindo do Eclipse e após 23 minutos iluminado
a bateria está 13,58 V
Horário de bordo diferente do horário normal
dia 15 12 2018  -  15:07 UTC

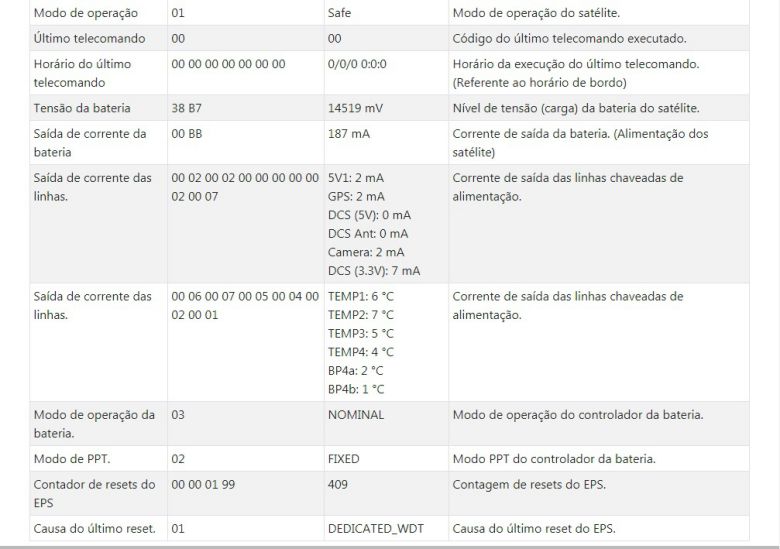

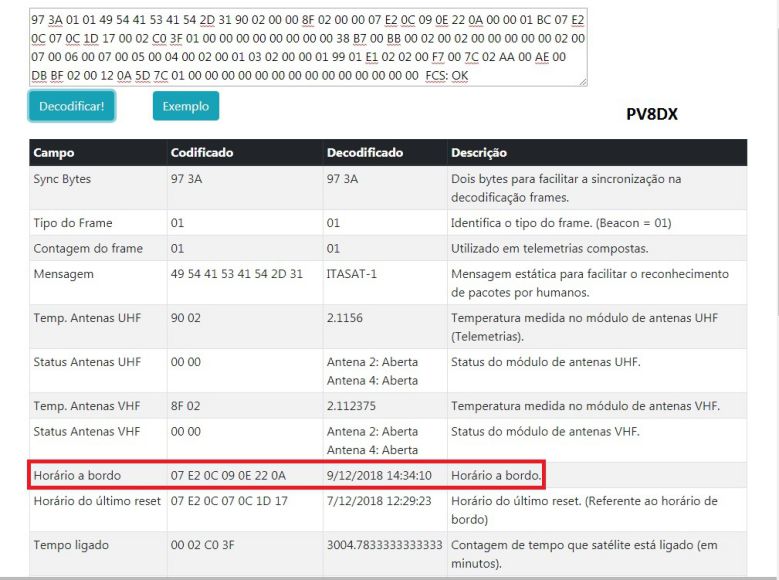

ITASAT - 09/12/2018  14:34  UTC
fm PY0EIA-0  to PY2AEC-0  ctl UI pid f0
97 3A 01 01 49 54 41 53 41 54 2D 31 90 02 00 00 8F 02 00 00 07 E2 0C 09 0E 22 0A 00 00 01 BC 07 E2 0C 07 0C 1D 17 00 02 C0 3F 01 00 00 00 00 00 00 00 00 38 B7 00 BB 00 02 00 02 00 00 00 00 00 02 00 07 00 06 00 07 00 05 00 04 00 02 00 01 03 02 00 00 01 99 01 E1 02 02 00 F7 00 7C 02 AA 00 AE 00 DB BF 02 00 12 0A 5D 7C 01 00 00 00 00 00 00 00 00 00 00 00 00 00 00  FCS: OK

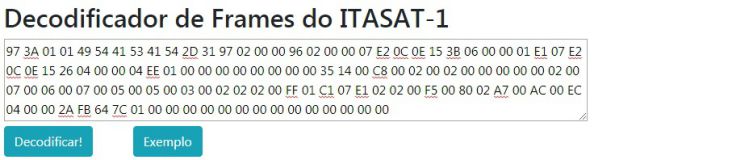

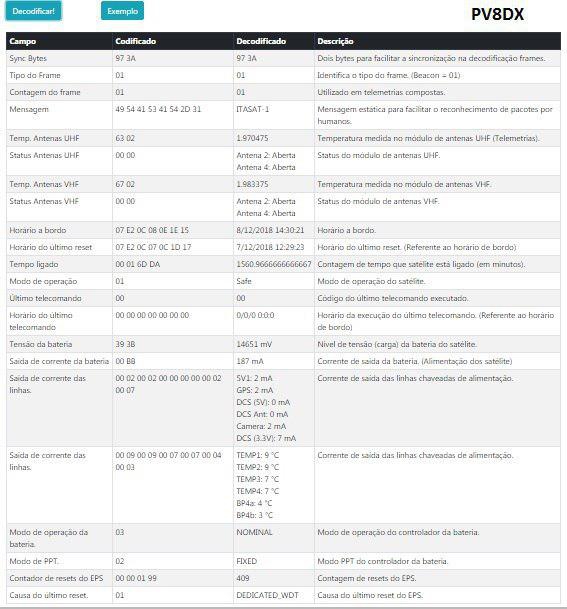

Caso receba os dados Hexadecimal, como no exemplo acima. Copie  cole
neste link
Programa Warbler.

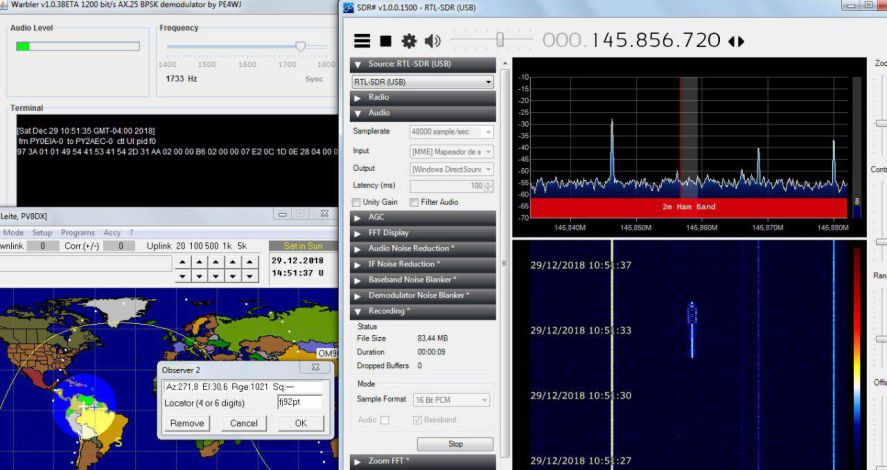

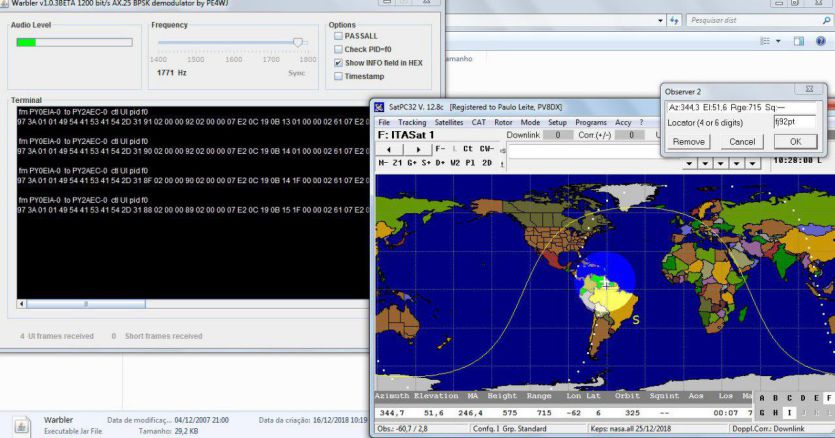

Tela na hora da recepção do ITASAT
dia 08 12 2018 - 14:28 UTC

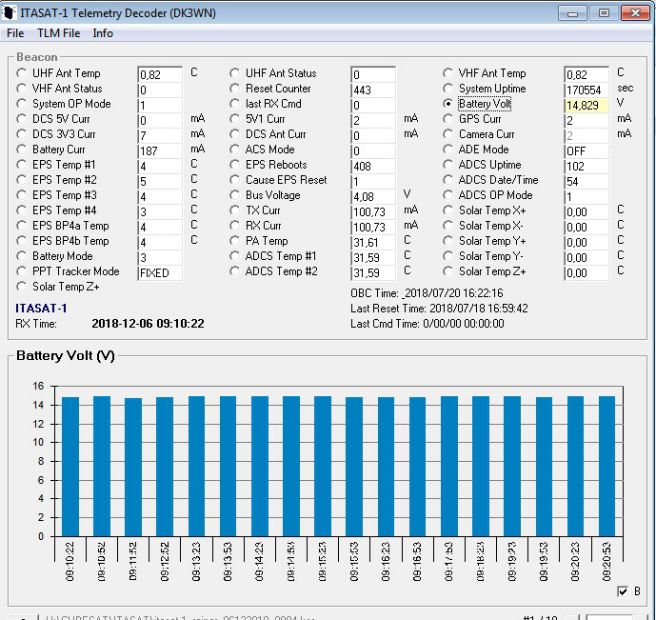

Programa do DK3WN para o arquivo. KSS
gerado pelo AGW. Aliado ao soundmodem
TLE
ITASat 1
1 43787U 18099AF  18340.83020689 -.00000462  00000-0 -36847-4 0  9994
2 43787 097.7614 049.9539 0012243 251.7778 108.2107 14.95029661000465
Áudio da transmissão do ITASAT em órbita
ITASAT  -  QRG  145.860MHz  - MODO BPSK 1.200Bauds -  USB


Com uma antena vertical é possível em alguns momentos receber os sinais do ITASAT.
Entretanto, a melhor opção será uma antena direcional. No mínimo de 3 elementos.
Nesta condição, poderá receber melhor os sinais e ter oportunidade de decodificar o sinal que é em  modo BPSK 1200 Bauds.
Evidente que durante toda a passagem terá nulos nesta recepção.... Pois, existirá o fenômeno da mudança de polarização. Para conseguir receber os sinais durante toda a passagem, será melhor uma antena de polarização circular. Ou duas antenas, uma na polarização horizontal e outra na vertical.

A direção e elevação da antena também são importantes. Mas, poderá deixar a antena no ângulo de 15 a 20 Graus de elevação. Caso não tenha um rotor para este fim. E tente acompanhar a direção (azimute) do satélite para melhor recepção.

Existem alguns softwares para demodular esses sinais. Soundmodem aliado ao AGW On line, são excelentes opções. Mas, para iniciar e conseguir sem muitos ajustes/configuração decodificar e verificar na tela do computador. Sugiro o Warbler.

É somente pegar a saída de áudio do rádio e colocar na entrada do microfone do computador que você já terá sucesso básico. Fará opção no programa de receber em linguagem de máquina ou em Hexadecimal.
Poderá usar os diversos tipos de SDR´s que são vendidos com preços razoáveis para recepção.

Veja nas fotos a seguir:

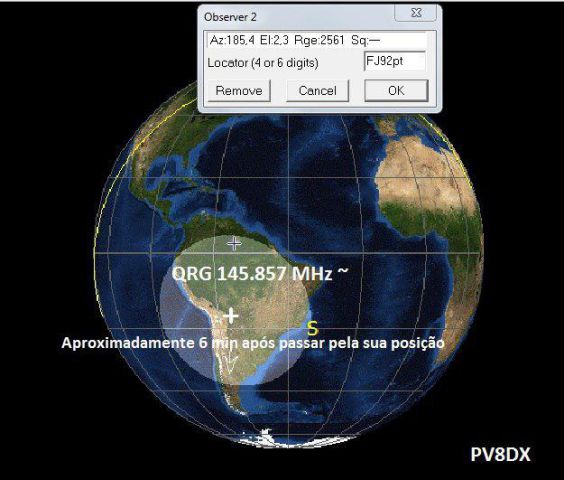

A primeira informa que ao se aproximar de sua posição, o satélite em VHF estará em média 3KHz acima. Devido o efeito Doppler. A outra imagem a frequencia é a padrão do transmissor do SAT. E ao se distanciar a frequencia começa a mudar.... chegando no LOS com quase menos 3KHz da QRG padrão do transmissor.

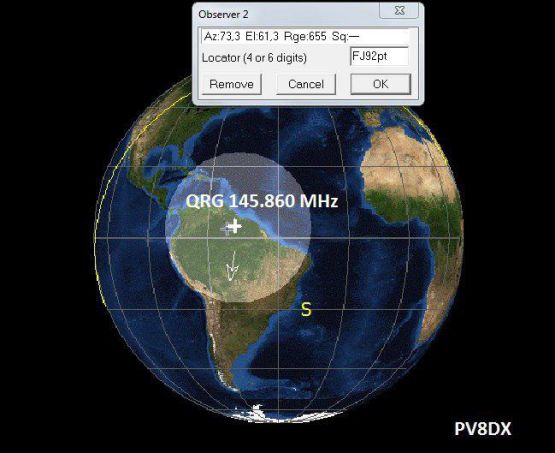

Para rastrear. Use o software Orbitron
ITASAT  -  Coordenação de frequencia pela IARU, Radioamador responsável - Link

Downlink 145.860 MHz and 2400.150 MHz
